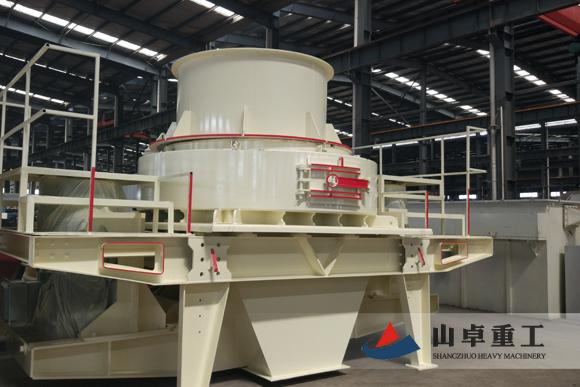

制砂機破碎室的設計是否合理，對制砂機的生產率、能耗、產品尺寸形狀、襯里磨損等都有很大影響。因此，設計是保證砂機良好工作性能的關鍵。為了進行破碎腔的設計，必須對破碎腔的結構參數進行準確的設計。
制砂機的破碎腔由進料導向器、二級反應板、導向板的卸載點和第二反應板的出口圓弧組成。結構參數包括進排料口、進給導向傾角、導板卸載點、角等。進料口寬度為轉子直徑的0.7倍，出料口尺寸為轉子直徑的0.1倍。
轉向傾角是一個重要參數，通常為45-60度。導板傾角越大，物料沿導板滑動越快，制砂機高度增加。反之，物料沿導板滑移越慢，還會出現入庫現象，使制砂機高度減低。因此，導板的傾角適用于較小的值。標準是物料拉動導軌，同時與錘子接觸時，破碎機較好。
導板的卸載點在30度-50度之間。一般情況下，卸載點小，破碎腔弧長增加，制砂機高度相對較低，也可以減輕機器重量。因此，選擇30度作為卸貨點較為合適。
制砂機三角角是鏈球的外切線，也就是材料相對于反擊的運動方向與反擊垂直線之間的夾角。當δ角度為0時，即當材質與反應板垂直碰撞時，它將很好地破碎。但在實際生產中，反作用板用折線代替漸開線，一般需要2度左右。
